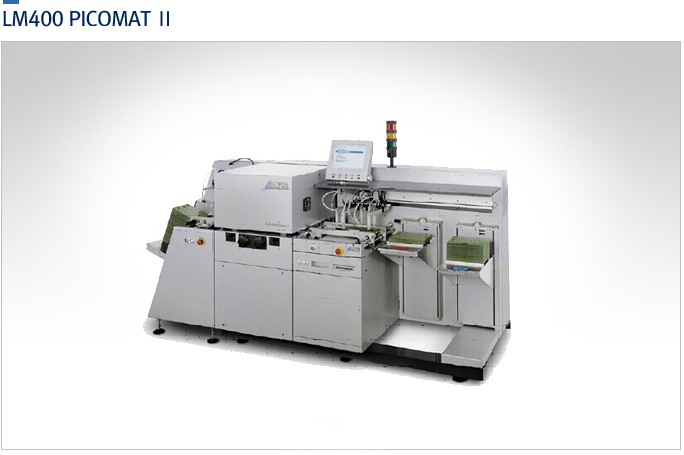

LM400 PICOMAT Ⅱ는 다량의 제품군이 형성될 때 이상적인 설비이며 최고 시간 1200장의 작업능력을 가지고 있습니다. 사용상의 편리성과 넓은 스크린 구성으로 인한 조작의 편의성을 가지고 있습니다.
당 설비는 retractable guide rail system이 기본적으로 설치되어 있어 다양한 형태의 PCB를 테스트 할 수 있습니다. 그리고 Vacuum feeding, restacking를 최소화한 System 구성을 가지고 있으며, table movement X-axle unit의 수리가 용이하도록 설계된 최신의 장비이며 Grid 조밀도는 50mil, 70mil, 100mil로 구성되어 있습니다.
특히 50mil에서는 현재 국내에 생산되고 있는 조밀한 구성의 PCB 전체를 소화 할 수 있습니다. |
| Maximum | 325 x 244mm / 12.8"x9.6" |
|---|---|
| Minimum board size | 50 x 50mm / 1.97" x 1.97" |
| Maximum board size | 365 x 284mm / 14.4" x 11.2" |
| Minimum board thickness | 0.6mm / 0.0023" |
| Maximum board thickness | 8mm / 0.315" |
| In 50mil | Onside:49152 / bothside:98304 |
|---|---|
| In 70mil | Onside:24576 / bothside:49152 |
| In 100mil | Onside:12288 / bothside:24576 |
| Test Voltage | 40 ? 250VDC |
|---|---|
| Continuity Threshold | 10 ? 10KΩ |
| Isolation Threshold | 100K ? 100MΩ |
| Embedded Resistor Measurement (저항값은 ADAM-II에서 설정한다) |
Range 1 ? 10KΩ Accuracy < 100Ω : < 2Ω, 100 ? 10KΩ : < 2% |
| Optionally | < 100Ω : < 0.5Ω |
| 시간당 작업수량 | 최고 1200장 |
| (ADAM-II 에서만 작업가능) |
생성file : Drill-file, UDL file( test file), OBJ file ( verify file ) 작업 가능한 Data format : IPC_D_356A .dpf - data ODB++ Mask & Drill data |
|---|
|
불량 위치 확인 및 좌표 분석(verify)은 "CAR-II" 또는 "LM400/50.2 Picoprobe with Verfication"에서
작업 가능 |
|---|
