LM 디지털(주)에서는 고밀도 PCB 제품에 대한 ELECTRICAL TEST를 무리 없이 진행하기 위해 2종류의 FIXTURE TYPE을 개발하여 운영하고 있다. 일반적인 TEST POINT의 밀도에 적합한 HD TYPE(HIGH DENSITY FIXTURE)의 경우 저렴한 제작비용에 우수한 작업성을 가지고 있으며 FP TYPE(FINE PITCH FIXTURE는 SMALL BGA 제품과 단위면적당 TEST POINT가 고밀도인 PCB 제품의 ELECTRICAL TEST에 적합하다.

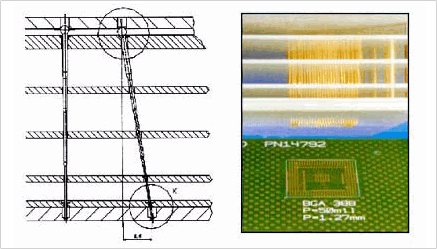

HD FIXTURE에 사용되는 PIN의 최소 직경은 0.4mm로서 PIN이 기울어질 수 있는 최대기울기는 2.6 GRID(6.6mm)로서 TWO FOLD ZIGZAG 방식의 경우 12.8MIL(0.325mm)의 SMD PITCH 까지THREE FOLD ZIGZAG 방식의 경우 8.5MIL (0.216mm)의 SMD PITCH 까지 FIXTURE 제작 및 ELECTRICAL TEST가 가능하다.

FP FIXTURE에 사용되는 PIN의 최소 직경은 0.15mm로서 HD FIXTURE로서는 FIXTURE 제작이 불가능한 조밀한 간격의 FINE PITCH TEST를 위해 개발되었다. 이러한 고난이도 제품의 FIXTURE를 제작하기 위해 PIN의 최대 기울기도 8 GRID로서(20.32mm) 기울기에 따라 사용되는 PIN의 길이도 차이가 있어 TEST 작업시 우수한 접촉성을 발휘 할 수 있도록 구성되어 있다

우수한 기능의 FIXTURE를 가공하기 위해 LM 디지털(주)는 ROUTER M/C, DRILL M/C을 갖추고 있으며, 단납기의 제품에 적극 대응 할 수 있도록 국내 최대의 충분한 SYSTEM을 보유하고 있을 뿐 아니라 체계적으로 관리 및 운영되고 있다.
